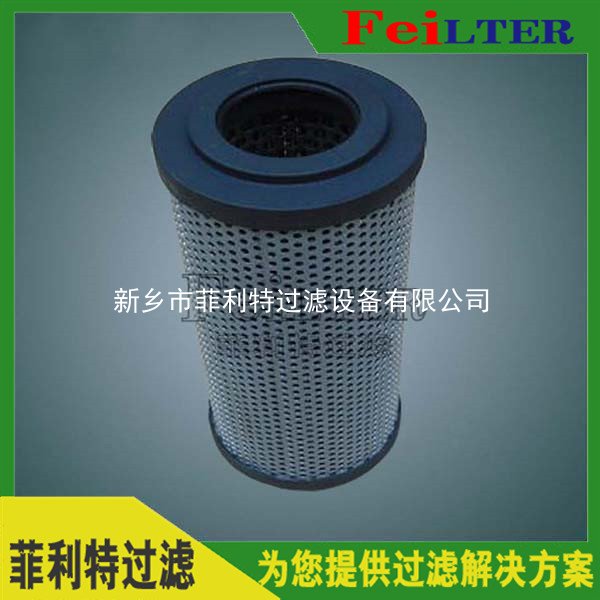

潤滑雙聯過濾器濾芯CH01B.470Z-10詳細介紹

大生濾芯P-UL-03-20H
電廠油動機濾芯HQ25.02Z
EH油濾芯HQ25.10Z-1
過濾器油濾芯UCMXR9550



有壓回油濾芯HY-10-003-HTCC
東汽潤滑濾芯DP602EA03/-W
分離濾芯21SC1110-150x710
濾芯21CC1224-150x840
濾芯QF8004GS25
抗燃油EH油系統回油濾芯XJL.02.09
倍達油濾芯21FC5124-160x600
油濾芯PI4130 SIMX25
派克濾芯936977Q
頗爾濾芯UE219AT13H

該過濾器是由兩只單筒過濾器、換向閥、旁通閥、發訊器、擴散器等組成。它被安裝在油箱的頂部，可在形同不停機的情況下更換濾芯，適用于連續工作的液壓系統回油精過濾，用來濾除液壓系統中諸元件磨損產生的金屬粉末以及密封件的橡膠雜質等，使流回油箱的油液保持清潔，以利于系統中的油液循環使用。

937724



937725



937726



937727



937751Q



937750Q



937749Q



937748Q



937747Q



937746Q



937745Q



937754Q



937755Q



937756Q



937757Q



937758Q



937759Q



937760Q



937787Q



937786Q



937785Q



937748Q



937783Q



937782Q



937781Q



937790Q



937791Q



937792Q



937793Q



937794Q



937795Q



937796Q



937820



937819



937818



937817



937816



937815



937814



937859Q



937868Q



937862Q



937865Q



937872Q



937805Q



當一只過濾器的濾芯堵塞致使進出口壓差為0.35mpa時，發訊器發訊，這時，轉動換向閥，使備用油箱器工作，然后更換已堵塞的濾芯。
在因故不能及時更換已堵塞濾芯，使進出油口壓差進一步上升到0.4mpa時，旁通閥自動開始工作，從而保護濾芯及系統正常工作，單用戶應盡快更換濾芯。
在因故不能及時更換已堵塞濾芯，是進出油口壓差進一步上升到0.4mpa時，旁通閥自動開始工作，從而保護濾芯及系統正常工作，但用戶應盡快更換濾芯。
因設計采用了直回濾油，從而更換濾芯或向油箱加油變得非常方便，只需旋開過濾器濾蓋即可更換濾芯或向油箱加油，每個濾頭設有2只M18x15油口，可在任何一處安裝發訊器
該過濾器設有壓差發訊器，當濾芯被污染堵塞到進出油口壓差為0.5MPa時，即發出開關信號，此時應清洗或更換濾芯，此達到系統安裝的目的。
該過濾器與傳統過濾器相比具有安裝結構緊湊，體積小的特點，且濾芯采用進口玻璃纖維濾材，具有過濾精度高，通油能力強，原始?jí)毫π?，納污量大等優勢。過濾精度以過濾精度標定，其過濾比β3.5.10.20≥200過濾效率n≥99.5%，符合ISO標準
該過濾器可安裝在液流方向頻繁切換的元件前，用以進一步清除或阻擋由于外界帶入元件工作時磨損以及介質本身化學作用所產生的雜質，并解決了一般過濾器油液可能單向方向流動并過濾的問題，簡化了系統的管路，節省空間，使系統布置更為湊
安裝濾油器在液壓系統中的安裝位置通常有以下幾種：
(1)要裝在泵的吸油口處：
泵的吸油路上一般都安裝有表面型濾油器，目的是濾去較大的雜質微粒以保護液壓泵，此外濾油器的過濾能力應為泵流量的兩倍以上，壓力損失小于0.02MPa。
(2)安裝在泵的出口油路上：
此處安裝濾油器的目的是用來濾除可能侵入閥類等元件的污染物。其過濾精度應為10～15μm，且能承受油路上的工作壓力和沖擊壓力，壓力降應小于0.35MPa。同時應安裝
安全閥以防濾油器堵塞。
(3)安裝在系統的回油路上：這種安裝起間接過濾作用。一般與過濾器并連安裝一背壓閥，當過濾器堵塞達到一定壓力值時，背壓閥打開。
(4)安裝在系統分支油路上。
(5)單獨過濾系統：大型液壓系統可專設一液壓泵和濾油器組成獨立過濾回路。
